Questão
ID 3303743Disciplina: Engenharia Mecatrônica
Assuntos: Motores e Ciclos Padrões de Ar: Rankine, Brayton, Diesel, Otto
Ano: 2021 Banca: FGV - Fundação Getúlio Vargas Órgão: Polícia Civil do Estado do Rio de Janeiro

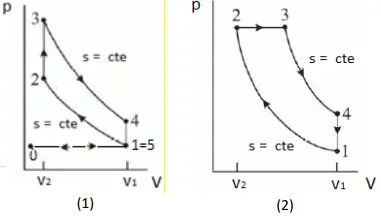

As figuras a seguir apresentam os diagramas p (pressão) vs. V (volume) de dois ciclos termodinâmicos ideais compostos por alguns processos com entropia constante (s = cte).
Essas figuras são, respectivamente, representações dos ciclos:
