Questão 3303576

Pressionando o botão k1 energiza-se a lâmpada da esquerda (amarela) e também a lâmpada da direita (vermelha), os contatos se energizam simultaneamente para que as duas lâmpadas de aviso brilhem simultaneamente. Ao desligar os botões k1 tanto lâmpada da esquerda (amarela) apaga quanto a lâmpada da direita (vermelha). Assim, A1 e A2 cessam a corrente.

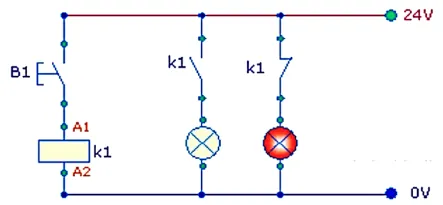

Pressionando o botão B1 energiza-se a bobina k1 e seu contato NA fecha acendendo a lâmpada da esquerda (amarela), simultaneamente seu contato NF abre apagando a lâmpada da direita (vermelha), soltando o botão B1 retira-se a corrente da bobina e os contatos voltam a suas posições iniciais, ou seja, a lâmpada da esquerda (amarela) apaga e lâmpada da direita (vermelha) acende.

Pressionando o botão B1 energiza-se a bobina k1 e os contatos apagam as lâmpadas tanto da esquerda (amarela) quanto a da direita (vermelha), desfazendo, dessa forma, a situação de segurança imposta pelo circuito. Soltando o botão B1 retira-se a corrente da bobina e os contatos voltam a suas posições iniciais, ou seja, a lâmpada da esquerda (amarela) juntamente com a lâmpada da direita (vermelha) acendem, estabelecendo o sinal de risco devido a máquina ligada.

Pressionando o botão B1 energiza-se o relé k1 que energiza sua bobina, esse sistema elétrico permite a passagem elétrica de A1 até A2 fazendo com que haja uma intermitência de apagar e acender nas lâmpadas da esquerda (amarela) e da direita (vermelha); esse contato torna o aviso em forma de pisca que proporciona uma atenção superior. Desligando o botão B1, retira-se a corrente do relé e, consequentemente, da bobina; as lâmpadas apagam-se simultaneamente.
