Questão
ID 3303539Disciplina: Engenharia Mecatrônica
Assunto: Diagramas de Esforços
Ano: 2022 Banca: CEPERJ - Fundação Centro Estadual de Estatísticas, Pesquisas e Formação de Servidores Públicos do Rio de Janeiro Órgão: Assembleia Legislativa do Estado do Maranhão
A figura a seguir apresenta uma viga biapoiada submetida a uma carga concentrada de 6kN:

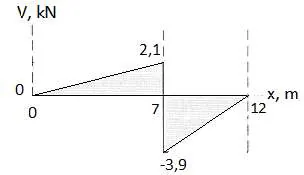

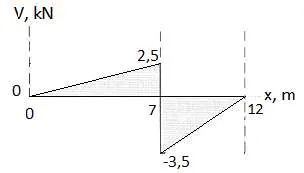

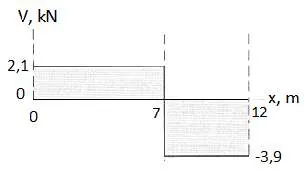

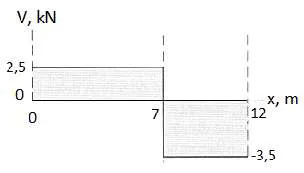

Após a construção do diagrama de corpo livre, é possível determinar as distribuições de cortante (V) e de momento fletor (M) atuantes sobre a viga. O gráfico que melhor expressa a distribuição do esforço cortante sobre a viga em questão é:
