Questão
ID 3303449Disciplina: Engenharia Mecatrônica
Assunto: CNC - Comando Numérico Computadorizado
Ano: 2022 Banca: Instituto Consulplan Órgão: Parque Tecnológico Itaipu

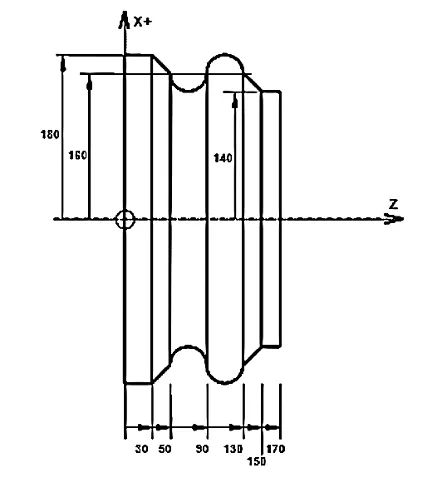

Para a usinagem em um torno CNC, foi exposto o desenho apresentado. Analise a programação CNC, comparando com o desenho, sabendo que a máquina CNC disponível possui torre traseira e o zero-peça está localizado no seguinte ponto indicado no desenho:
N10 G90 G00 X 200. Z 190. S1500 M03 N20 G01 X140. Z170. F250 N30 Z150. N40 X160. Z130. N50? N60? N70 G01 X180. Z30. N80 Z0. N90 G00 X200.Z190. M05 N100 M30 |
