Questão
ID 3303068Disciplina: Engenharia Mecatrônica
Assunto: Desenho Técnico e CAD (Computer-Aided Design)
Ano: 2022 Banca: Instituto Consulplan Órgão: Parque Tecnológico Itaipu

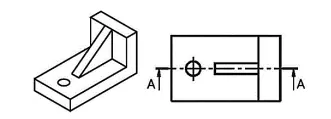

A representação em corte é um recurso utilizado para analisar elementos internos de equipamentos e peças, conforme a imagem a seguir:
Assinale a alternativa que representa corretamente o corte AA do componente projetado.
