Questão 3302795

Para que um técnico de instrumentação consiga realizar a manutenção em sistemas de instrumentação, ele deve ler e interpretar corretamente uma série de documentos de engenharia de instrumentação como, por exemplo, o fluxograma de engenharia do processo, as plantas de instrumentação e os diagramas de malha.

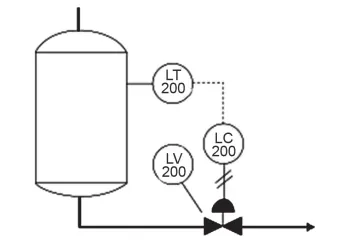

Na Figura, ilustra-se um fluxograma de engenharia de parte de um processo.

Fluxograma de engenharia de parte de um processo

Analisando-se o fluxograma acima e considerando-se a norma ISA 5.1 – Símbolos de Instrumentação e Identificação –, verifica-se que a malha de controle é de
