Questão
ID 3302526Disciplina: Engenharia Mecatrônica
Assuntos: Cinemática e Dinâmica de Mecanismos: Dispositivos Articulados, Cames e Trem de Engrenagens
Ano: 2023 Banca: Instituto Consulplan Órgão: Ministério Público de Minas Gerais

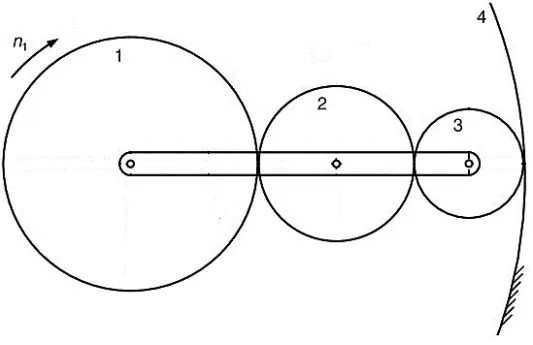

O trem epicicloidal tem todas as engrenagens padronizadas. A engrenagem 1 possui diâmetro de 2,5 polegadas e passo diametral igual a 24 dentes/polegada, a engrenagem 2 tem 32 dentes, a engrenagem 3 tem 18 dentes e a engrenagem 4 tem 240 dentes.
Se a engrenagem 1 está acoplada ao eixo de um motor que rotaciona a 750 rpm no sentido horário, qual a rotação do eixo de saída no braço se a engrenagem 4 é fixa?
