Questão 3302397

Engenharia Mecatrônica · 2023

Questão

ID 3302397

Disciplina: Engenharia Mecatrônica

Assuntos: Elementos de Máquinas: Parafusos, Pinos, Porcas, Arruelas, Mancais e Rolamentos

Ano: 2023 Banca: FURB - Universidade de Blumenau Órgão: Serviço Autônomo Municipal de Água e Esgoto de Jaraguá do Sul

A figura a seguir demonstra as marcações em alto-relevo na cabeça do parafuso, essas marcações são úteis para o mecânico selecionar adequadamente o parafuso de fixação ou a substituição em elementos mecânicos, principalmente, conforme a solicitação mecânica:

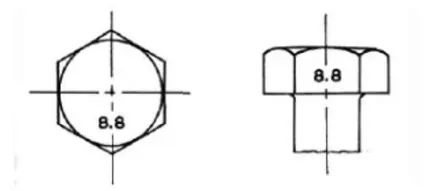

Figura: exemplo de marcação em parafuso sextavado

Fonte: ABNT NBR 8855

Assinale a alternativa que informa o significado da marcação 8.8 inserida em alto-relevo na cabeça do parafuso, conforme a norma ABNT NBR 8855:

Alternativa A:
Identifica a resistência à tração nominal, que equivale a 800 MPa; e a resistência ao escoamento, que equivale a 640 MPa.
Alternativa B:
Identifica a resistência ao escoamento, que equivale a 800 Kgf/cm²; e a resistência à tração nominal, que equivale a 640 Kgf/cm².
Alternativa C:
Identifica a resistência ao escoamento, que equivale a 800 Mpa; e a resistência à tração nominal, que equivale a 640 Mpa.
Alternativa D:
Identifica a resistência à tração nominal, que equivale a 800 Kgf/cm²; e a resistência ao escoamento, que equivale a 640 Kgf/cm².
Alternativa E:
Identifica o torque máximo admissível de 8,8 Kgf.m
