Questão 3302326

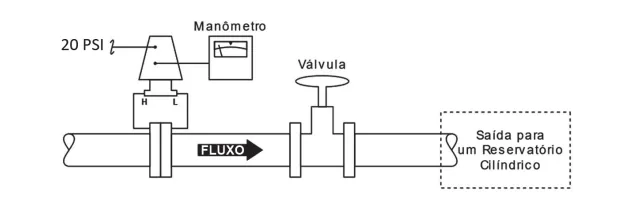

Um técnico de instrumentação deseja estimar o fluxo de um fluido incompressível e sem viscosidade em uma tubulação, utilizando um transmissor pneumático alimentado a 20 PSI e que opera num alcance (span) de 3 a 15 PSI. Para isso, o técnico monta um experimento conforme a Figura abaixo e, ao abrir a válvula, observa o seguinte:

• em meio minuto, o nível do reservatório, cujo diâmetro é 10 cm, sobe 187,5 cm

• a pressão indicada no manômetro é de 9 PSI

Assumindo-se que a sensibilidade do transmissor é invariável, a faixa de medida de fluxo que o técnico conseguirá estimar, em litro(s) por segundo, será de
