Questão
ID 3302287Disciplina: Engenharia Mecatrônica
Assuntos: Cinemática e Dinâmica de Mecanismos: Dispositivos Articulados, Cames e Trem de Engrenagens
Ano: 2023 Banca: INEP ENEM - Instituto Nacional de Estudos e Pesquisas Educacionais Anísio Teixeira Órgão: Exame Nacional de Desempenho dos Estudantes
Na manutenção dos sistemas mecânicos, é fundamental a análise dos sistemas elétricos, como, por exemplo, do motor de acionamento de sistemas de engrenamento. Caso haja alguma restrição no giro das engrenagens, a potência exigida do motor poderá aumentar, causando danos ao sistema.

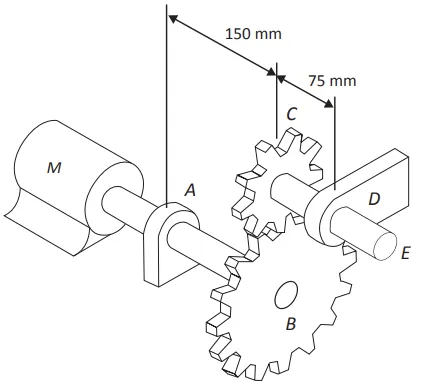

A seguir, é apresentado um motor elétrico com sistema de engrenamento, sendo os raios das engrenagens B e C iguais a 96 mm e 60 mm, respectivamente. O eixo AB gira a 480 rpm e a potência original é de 96 kW. Considere = 3.
BEER, F. P; JOHNSTON, E. R. Resistência dos Materiais. 3. ed. São Paulo: Makron Book, 1996 (adaptado).
A respeito do motor apresentado na figura e considerando as informações do texto, avalie as afirmações a seguir.
I. O torque necessário para acionamento é de 2000 N.m.
II. A velocidade linear no ponto de engrenamento é nula.
III. A velocidade angular da engrenagem C é de 300 rpm.
É correto o que se afirma em
