Questão 3302131

Suponha que uma indústria de manufatura tenha encomendado um projeto de uma esteira de transporte para alimentação nas células de produção. Durante a implantação, foram analisados dispositivos que, controlados eletronicamente, utilizam servo-motores e sistemas mecânicos com velocidade constante. Utilizando como critério de seleção o custo, a diretoria optou por sistemas mecânicos desenvolvidos pelo departamento de engenharia da própria empresa.

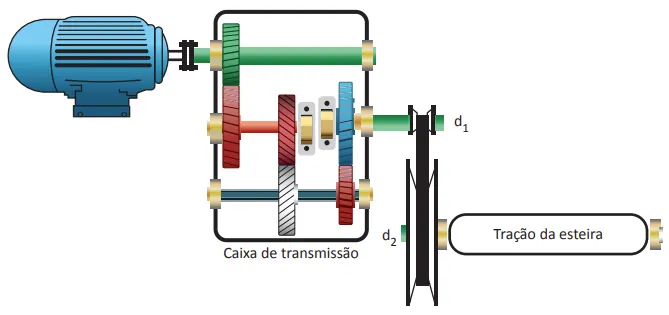

A figura a seguir representa o dispositivo mecânico de tração de uma esteira, o qual é composto por um motor elétrico, uma caixa de transmissão por engrenagens e uma transmissão por polias e correia, que é, então, acoplada ao cilindro de tração da esteira. As polias apresentam relação de diâmetros d₂/d₁ = 5 e o motor acoplado à caixa de redução tem potência nominal de 2 cv e opera com rotação fixa de 880 rpm.

Considerando que, ao utilizar um tacômetro, o engenheiro verificou que a rotação no eixo de tração da esteira é de 44 rpm, conclui-se que a relação de transmissão da caixa de transmissão por engrenagens é igual a
