Questão
ID 3302107Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2023 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

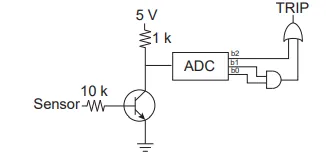

Durante a manutenção de um transmissor, verificou-se que, internamente, o transmissor possuía um circuito, conforme ilustrado na Figura abaixo.
Circuito do transmissor
Considere que o conversor ADC é de 3 bits (b2,b1,b0), com medição de 0 a 5 Vdc, sendo que b2 é o bit mais significativo. O transistor possui um ganho β =100, e o pino do sensor está recebendo uma tensão de 1 Vdc.
O valor lógico das saídas (b2,b1,b0) do ADC e o valor lógico da saída de TRIP são, respectivamente,
