Questão 3301974

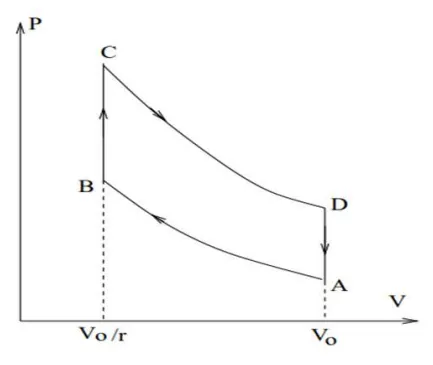

Motores de combustão interna são máquinas térmicas nas quais o calor recebido pelo ciclo tem origem em uma reação química de combustão, que ocorre dentro do motor. A figura abaixo representa um ciclo Otto (sem a fase de injeção e compressão final), que descreve o funcionamento de um motor a gasolina de quatro tempos. No gráfico, a expansão adiabática dos gases aquecidos, movendo o pistão e realizando trabalho, é representada pelo segmento:
