Questão 3301737

Engenharia Mecatrônica · 2023

Questão

ID 3301737

Disciplina: Engenharia Mecatrônica

Assunto: Circuitos Pneumáticos e Comandos Sequenciais

Ano: 2023 Banca: IFMT - Instituto Federal de Educação, Ciência e Tecnologia de Mato Grosso Órgão: Instituto Federal de Mato Grosso

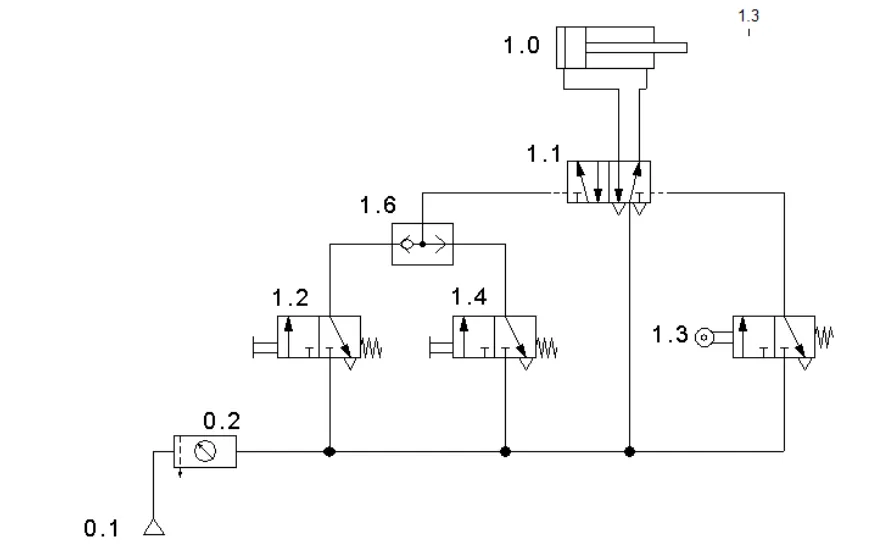

Com base no circuito pneumático abaixo, marque a alternativa CORRETA sobre o seu funcionamento.

Alternativa A:
As válvulas 1.2 e 1.4 devem ser acionadas simultaneamente para que o pistão 1.0 avance. Ao chegar ao final do curso, o pistão aciona a válvula 1.3 e retorna ao início.
Alternativa B:
Ao acionar a válvula 1.2, o pistão 1.0 avança. Para que o mesmo retorne, é necessário que o pistão 1.0 chegue ao final e a válvula 1.4 seja acionada.
Alternativa C:
Ao acionar a válvula 1.4, o pistão 1.0 avança. Para que o mesmo retorne, é necessário que o pistão 1.0 chegue ao final e a válvula 1.2 seja acionada.
Alternativa D:
Qualquer uma das válvulas 1.2 ou 1.4 pode ser independentemente acionada para que o pistão 1.0 avance. Ao chegar ao final do curso, o pistão aciona a válvula 1.3 e retorna ao início.
Alternativa E:
A válvula 1.3 realiza o avanço do pistão 1.0 e, para que o retorno aconteça, é necessário que as válvulas 1.2 e 1.4 sejam acionadas simultaneamente.
