Questão 3301653

Engenharia Mecatrônica · 2023

Questão

ID 3301653

Disciplina: Engenharia Mecatrônica

Assunto: Circuitos Pneumáticos e Comandos Sequenciais

Ano: 2023 Banca: Instituto Verbena Órgão: Universidade Federal de Catalão

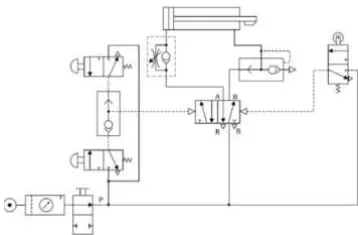

Observe a figura a seguir.

FIALHO, A. B. Automação Pneumática: Projetos, Dimensionamento e Análise de Circuitos. 7ª ed. São Paulo: Érica, 2011.

Trata-se de um diagrama pneumático, uma representação visual que descreve o funcionamento de um sistema pneumático. Sua função é exemplificar a interconexão dos componentes pneumáticos e o fluxo de ar comprimido, a fim de realizar tarefas específicas. No diagrama apresentado nessa figura, o circuito pneumático possui acionamento

Alternativa A:
independente em dois locais distintos, apresentando um avanço rápido e um controle de velocidade durante o retorno do atuador.
Alternativa B:
independente em dois locais distintos, apresentando um controle de velocidade durante o avanço e um retorno rápido do atuador.
Alternativa C:
simultâneo em dois locais distintos, apresentando um avanço rápido e um controle de velocidade durante o retorno do atuador.
Alternativa D:
simultâneo em dois locais distintos, apresentando um controle de velocidade durante o avanço e um retorno rápido do atuador.
