Questão 3301484

Engenharia Mecatrônica · 2024

Questão

ID 3301484

Disciplina: Engenharia Mecatrônica

Assunto: Circuitos Hidráulicos

Ano: 2024 Banca: SSPM - Serviço de Seleção do Pessoal da Marinha Órgão: Marinha do Brasil

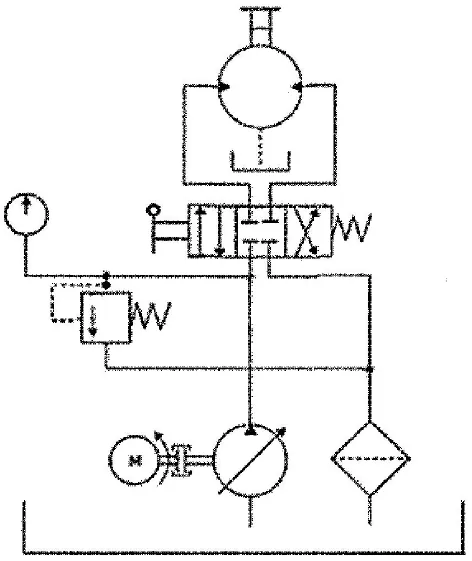

Analise o diagrama hidráulico abaixo.

Adaptado de FIALHO, A. EB. Automoção Hidráulica: projetos, Dimensionamento e Análise de Circuitos. 2. ED. SÃO PAULO: ÉRICA, 2004,

Com relação ao diagrama apresentado acima, é correto afirmar que:

Alternativa A:
o diagrama representa um sistema hidráulico para filtragem de óleo que utiliza duas bombas.
Alternativa B:
o diagrama representa um sistema hidráulico para acionamento e controle de um motor hidráulico bidirecional.
Alternativa C:
o acumulador hidráulico do sistema representado atua como um absorvedor de choques.
Alternativa D:
o diagrama representa um sistema hidráulico para acionamento e controle de um motor hidráulico unidirecional.
Alternativa E:
a válvula de retenção é responsável por aliviar a pressão de salda da bomba quando a válvula direcional se encontra na posição centro fechado.
