Questão 3300881

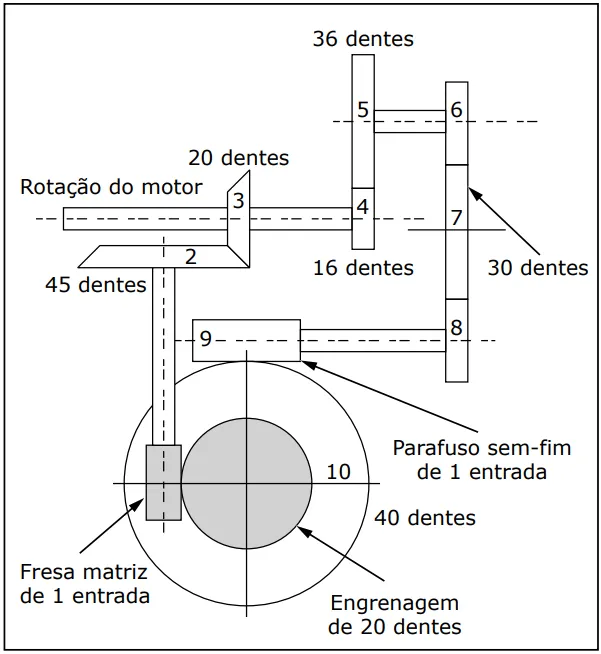

Considere a geradora de engrenagens representada na figura.

Fonte: Elaborador

A rotação do eixo do motor é de 1200 rpm e conduz a engrenagem 4, que transmite movimento à engrenagem 5, que fica no mesmo eixo da engrenagem 6. Esta última transmite movimento à engrenagem 7, que conduz a engrenagem 8, que fica no mesmo eixo de um parafuso sem-fim 9, que conduz uma coroa 10, de 40 dentes, a qual proporciona o movimento da peça a ser dentada. Da mesma forma, a rotação do motor também é transmitida para a engrenagem cônica 3, que conduz a engrenagem cônica 2, que fica no eixo da ferramenta de corte, uma fresa matriz de módulo 4 mm, hélice à direita.

Para a usinagem de uma engrenagem de 20 dentes, qual deve ser o número de dentes das engrenagens 6 e 8, respectivamente?
