Questão 3300399

Legislações de Órgãos · 2024

Questão

ID 3300399

Disciplina: Legislações de Órgãos

Assunto: NBR 8190 - ABNT

Ano: 2024 Banca: FIOTEC/FIOCRUZ Órgão: Fundação Oswaldo Cruz

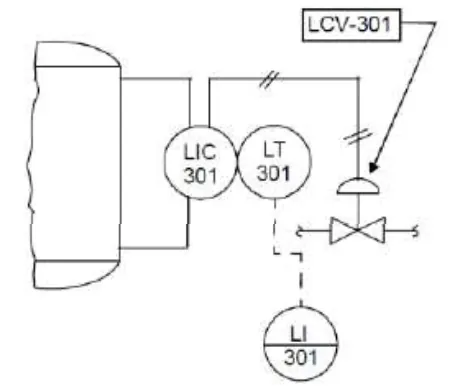

Observe a figura. Ela traz um exemplo de arranjo típico de instrumentos conforme as normas para simbologia de instrumentação ISA 5.1 e NBR 8190.

Este arranjo de instrumentos representa:

Alternativa A:
controlador de vazão 301 combinado controlador de temperatura, comandando válvula de controle com transmissão hidráulica e com indicador no painel com transmissão pneumática.
Alternativa B:
controlador e transmissor de vazão 301 comandando válvula de controle com transmissão hidráulica e com indicador no painel com transmissão pneumática.
Alternativa C:
instrumento combinado de controlador, indicador de nível e transmissor, comandando válvula de controle com transmissão pneumática e com indicador no painel com transmissão elétrica da malha 301.
Alternativa D:
controlador e transmissor de temperatura 301 comandando válvula de controle de vazão com transmissão pneumática e com indicador no painel com transmissão elétrica.
Alternativa E:
instrumento combinado de controlador, indicador de temperatura e transmissor, comandando válvula de controle com transmissão pneumática e com indicador no painel com transmissão elétrica da malha 301.
