Questão
ID 3299713Disciplina: Engenharia Mecatrônica
Assunto: Diagramas Ladder
Ano: 2025 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

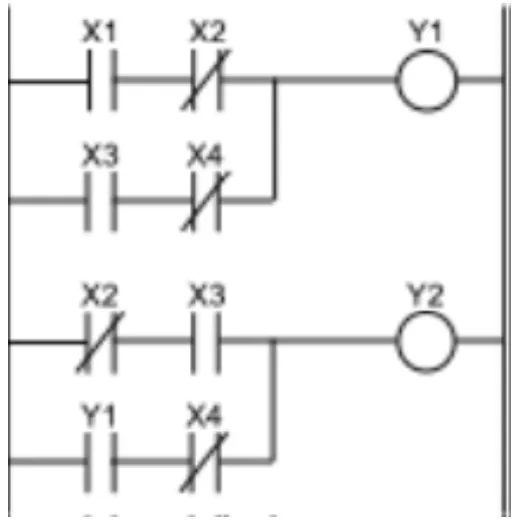

Em uma célula de envase, um CLP coordena dois atuadores: Y1 (módulo de alimentação) e Y2 (módulo de descarte). As entradas X1, X2, X3 e X4 são digitais. A figura abaixo representa o diagrama em linguagem Ladder, utilizado para definir a energização de Y1 e Y2.
Com base no diagrama, em qual das condições a seguir, a saída Y2 estará energizada?
Fonte: IFSP, 2025.
