Questão
ID 3299165Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Integrados
Ano: 2025 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo
O Circuito Integrado 74HC595 é um registrador de deslocamento (shift register) de 8 bits, muito comum em projetos que precisam expandir o número de saídas digitais. Em laboratório de eletrônica, um aluno está desenvolvendo um projeto para controlar 8 LEDs de forma independente utilizando um microcontrolador. Para economizar pinos de saída do microcontrolador, o técnico de laboratório instruiu o aluno a usar um Circuito Integrado 74HC595.
Fonte: IFSP, 2025.

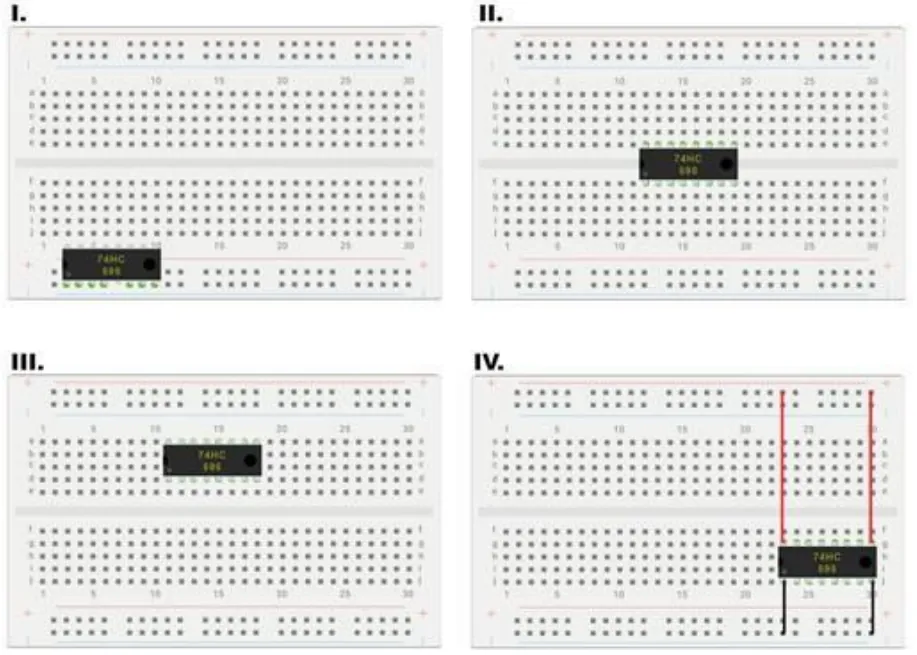

Assinale a alternativa que representa, na figura, a maneira correta que o aluno deve posicionar este CI 74HC595 no protoboard para garantir que todos os 16 pinos fiquem eletricamente isolados uns dos outros e possam ser conectados ao restante do circuito:
