Questão
ID 3299042Disciplina: Engenharia Mecatrônica
Assuntos: Dimensionamento de Elementos de Máquinas: Eixos, Molas, Engrenagens, Mancais, Correias, Freios e Embreagens
Ano: 2026 Banca: UFV - Universidade Federal de Viçosa Órgão: Universidade Federal de Viçosa

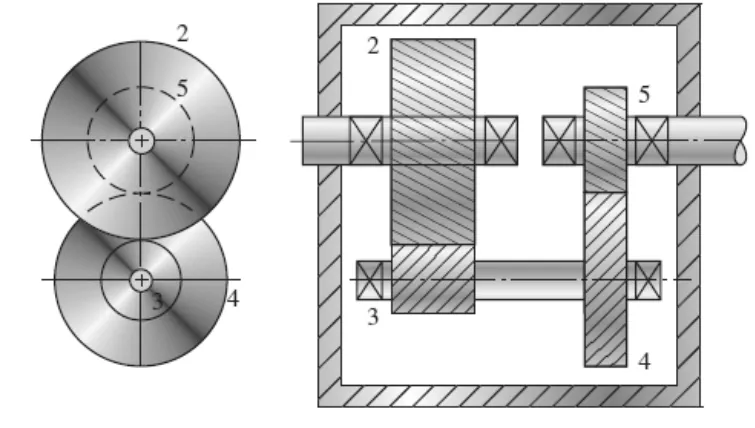

Considere o esquema representativo de uma caixa de transmissão composta por engrenagens cilíndricas de dentes helicoidais, todas manufaturadas com o mesmo módulo. O número de dentes das engrenagens 2, 3 e 4 são 96, 16 e 80, respectivamente. Considere a Engrenagem 2 acoplada ao eixo de um motor elétrico que entrega um torque de entrada igual a 15 N m.
Fonte: Adaptado de Budynas & Nisbett (2011).
Assinale a alternativa que apresenta CORRETAMENTE o número de dentes da Engrenagem 5 e o valor do torque no eixo de saída da caixa de transmissão:
