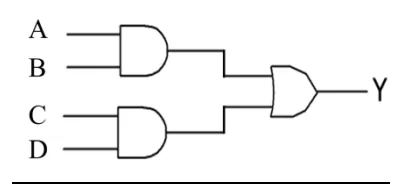

A figura a seguir é parte de um sistema de controle digital, cuja entrada é representada pelas letras A, B, C e D e a saída pela letra Y.

Esse circuito lógico compõe uma das células básicas do microprocessador responsável pelo sinal de realimentação da excitação de um compensador síncrono.

Com o objetivo de controlar a potência reativa do compensador, o operador tem de garantir sinal 1 (um) nas entradas
