Questão 3298564 de Engenharia Mecatrônica - FGV 2026

Questão

ID 3298564

Disciplina: Engenharia Mecatrônica

Assunto: Desenho Técnico e CAD (Computer-Aided Design)

Ano: 2026 Banca: FGV - Fundação Getúlio Vargas Órgão: Amazônia Azul Tecnologias de Defesa S.A.

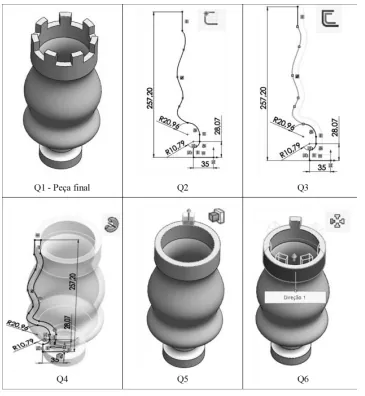

A peça apresentada no quadro Q1 (peça final) foi desenhada no SOLIDWORKS, seguindo uma sequência lógica e simplificada de operações do software. Esta sequência, juntamente com os ícones dos comandos, está apresentada, cronologicamente, entre os quadros Q2 ao Q6.

Assinale a opção que indica, corretamente, os comandos/recursos que foram utilizados para fazer o desenho da peça, seguindo, cronologicamente, a sequência de operações, partindo do quadro Q2 até o quadro Q6:

Alternativa A:
Desenho das linhas de esboço (Q2); offset da superfície (Q3); corte revolvido (Q4); ressalto/base extrudado (Q5); padrão de recurso e faces circular (Q6).
Alternativa B:
Desenho das linhas de esboço (Q2); offset do esboço (Q3); ressalto/base revolucionado (Q4); ressalto/base extrudado (Q5); padrão de esboço circular (Q6).
Alternativa C:
Desenho das linhas de esboço (Q2); offset do esboço (Q3); corte revolvido (Q4); ressalto/base extrudado (Q5); padrão de esboço circular (Q6).
Alternativa D:
Desenho das linhas de esboço (Q2); offset do esboço (Q3); ressalto/base revolucionado (Q4); ressalto/base extrudado (Q5); padrão de recurso e faces circular (Q6);
Alternativa E:
Desenho das linhas de esboço (Q2); offset da superfície (Q3); ressalto/base revolucionado (Q4); ressalto/base extrudado (Q5); padrão de recurso e faces circular (Q6);
