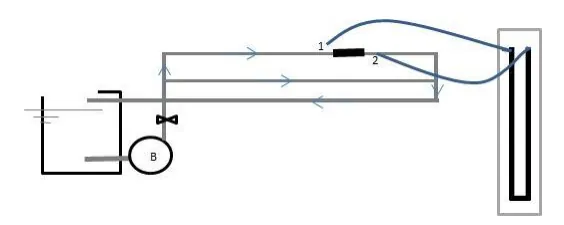

Num estudo de perda de carga localizada foi utilizado um módulo de teste de bancada formado por um reservatório de água de 500 L e uma bomba hidráulica positiva (B) interligados por um cano de 25 mm de diâmetro, no qual foi acoplado antes e após a peça especial de junção, um manômetro diferencial contendo mercúrio, conforme o esquema a seguir.

A leitura da pressão deve ser realizada no manômetro diferencial de mercúrio. Qual das situações a seguir representa a perda de carga esperada na junção?
