Questão 3294195 de Engenharia Agronômica - IFES 2024

Questão

ID 3294195

Disciplina: Engenharia Agronômica

Assunto: Hidráulica

Ano: 2024 Banca: IFES - Instituto Federal de Educação, Ciência e Tecnologia do Espírito Santo Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Espírito Santo

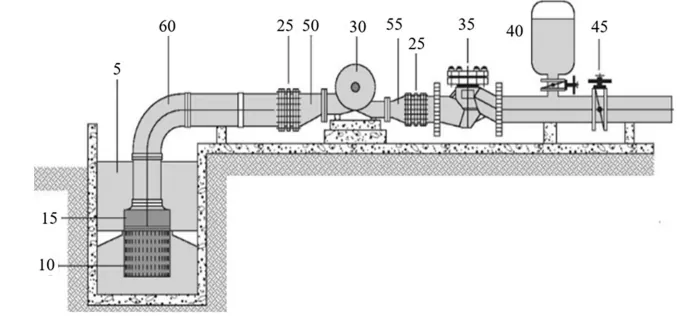

A disposição e o assentamento das bombas, canalizações e peças especiais merecem muita atenção por parte dos projetistas e dos montadores. O esquema montado abaixo representa uma disposição didática, nem sempre completa, nem sempre adequada a cada caso.

Considerando a imagem acima, a alternativa que melhor relaciona as peças/acessórios representadas pelos números 15, 35, 40 e 45 são, RESPECTIVAMENTE:

Alternativa A:
Válvula com a função de bloqueio, válvula de retenção, tanque hidropneumático (câmara de ar comprimido), válvula que inclua a função de retenção.
Alternativa B:
Crivo, junta de montagem, filtro de areia, válvula de alívio.
Alternativa C:
Válvula de pé (válvula de retenção), válvula que inclua a função de retenção, tanque hidropneumático (câmara de ar comprimido), válvula com a função de bloqueio.
Alternativa D:
Válvula para amortecimento de golpe de aríete, válvula com a função de bloqueio, tanque hidropneumático (câmara de ar comprimido), válvula que inclua a função de retenção.
Alternativa E:
Válvula de pé (válvula de retenção), válvula com a função de bloqueio, bomba centrífuga, válvula que inclua a função de retenção.
