Questão 3272889

Engenharia Elétrica e Engenharia Eletrônica · 2023

Questão

ID 3272889

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais

Ano: 2023 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Prefeitura Municipal de Nova Mutum

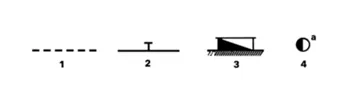

No sistema de instalações elétricas, algumas das convenções utilizadas estão representadas na imagem a seguir.

Fonte: NISKIER, Julio; MACINTYRE, Archibald Joseph. Instalações Elétricas: de acordo com a NBR 541:2004, versão corrigida em 17/03/2008, instalações elétricas de baixa tensão. Colaboração de Luiz Sebastião Costa. 6ª ed. Rio de Janeiro: LTC, 2014. Adaptado.

As convenções numeradas em 1, 2, 3 e 4 correspondem, respectivamente, a:

Alternativa A:
1 – eletroduto aparente; 2 – condutor terra; 3 – quadro geral de luz e força embutido; 4 – interruptor four-way
Alternativa B:
1 – eletroduto aparente; 2 – condutor terra; 3 – quadro geral de luz e força aparente; 4 – interruptor de duas seções
Alternativa C:
1 – eletroduto embutido no piso; 2 – condutor terra; 3 – quadro geral de luz e força aparente; 4 – interruptor four-way
Alternativa D:
1 – eletroduto embutido no piso; 2 – condutor terra; 3 – quadro geral de luz e força embutido; 4 – interruptor de duas seções
