Questão
ID 3139943Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Álgebra Booleana
Ano: 2026 Banca: IFPI - Instituto Federal do Piauí Órgão: Instituto Federal de Educação Ciência e Tecnologia do Piauí

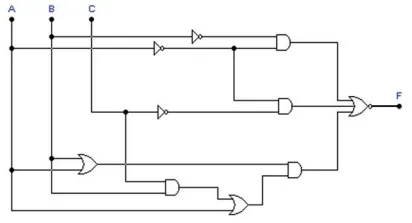

Seja o diagrama de portas lógicas integradas na figura a seguir.
Adaptado de NOGUEIRA, J.S. Eletrônica Digital Básica. Salvador: EDUFBA, 2011, p40.
A expressão booleana simplificada resultante em F é igual a:
