Questão 3139883

Engenharia Mecatrônica · 2023

Questão

ID 3139883

Disciplina: Engenharia Mecatrônica

Assuntos: Válvulas: Direcionais, Pré-operadas, de Retenção, de Fluxo e Reguladora de Pressão

Ano: 2023 Banca: CETEC - Centro de Educação Tecnológica do Estado do Ceará Órgão: Secretaria de Educação do Estado do Ceará

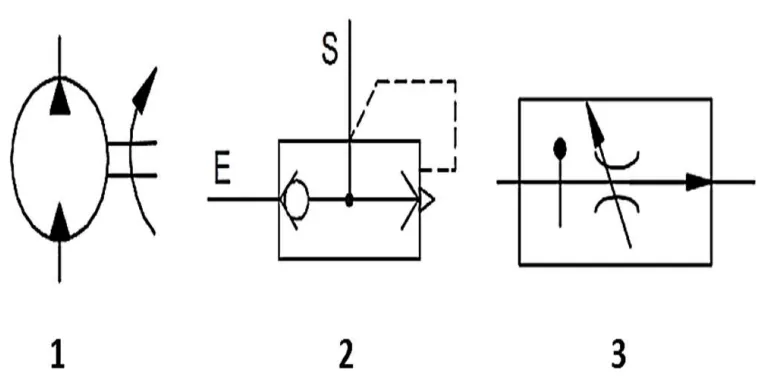

A Associação Brasileira de Normas Técnicas, através das referências normativas da ISO 1219-1, ISO 1219-2 e do Projeto de Norma Internacional ISO/DIS 14617-5, padronizou os símbolos gráficos e diagramas de circuitos dos sistemas e componentes hidráulicos e pneumáticos. De acordo com esta norma, assinale a alternativa que descreve a nomenclatura CORRETA dos símbolos abaixo, respectivamente.

Alternativa A:
1- Motor pneumático; 2- Válvula de alívio de simples estágio; 3- Válvula reguladora de vazão em série de três vias.
Alternativa B:
1- Bomba-motor hidráulico; 2- Válvula de alívio de duplo estágio; 3- Válvula reguladora de vazão em série.
Alternativa C:
1- Bomba-motor hidráulico; 2- Válvula de alívio operada eletricamente; 3- Válvula reguladora de vazão em série, de bloqueio.
Alternativa D:
1- Motor pneumático; 2- Válvula de sequência; 3- Válvula reguladora de vazão em série de duas vias.
Alternativa E:
1- Bomba-motor hidráulico; 2- Válvula de escape rápido; 3- Válvula reguladora de vazão em série, com compensação de pressão e temperatura.
