Questão 3139881

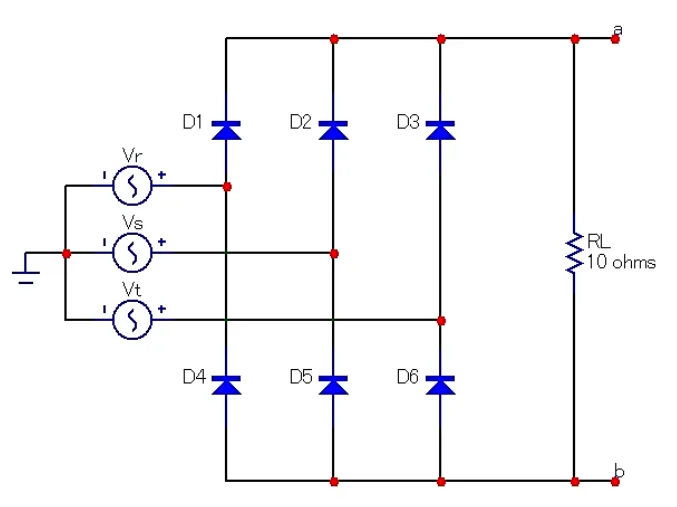

A ponte de Graetz é uma das estruturas mais empregadas em eletrônica de potência para retificação trifásica. O circuito abaixo mostra uma ponte de Graetz alimentada por uma tensão trifásica de 380 V_rms / 60 Hz, cujas tensões de fase Vr, Vs e Vt possuem amplitude de 220 V_rms. Analisar os itens abaixo em relação ao funcionamento da ponte de Graetz, considerando-se os componentes do circuito ideais:

I. Cada diodo do circuito conduz durante um intervalo igual a 120°.

II. A frequência da componente fundamental da tensão na carga RL (Vab) é igual a três vezes o valor da frequência da fonte de alimentação trifásica.

III. Existem sempre dois diodos em condução para qualquer instante de tempo.

Está(ão) CORRETO(S):
