Questão 3139703

Engenharia Elétrica e Engenharia Eletrônica · 2023

Questão

ID 3139703

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores

Ano: 2023 Banca: UFRR - Universidade Federal de Roraima Órgão: Universidade Federal de Roraima

Fonte: PROGESP (2023) RESET

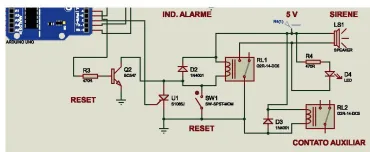

Analisando o circuito do sistema de alarme proposto acima, assinale o item ERRADO em relação ao funcionamento do circuito.

Alternativa A:
Após a alimentação do circuito, um nível alto aplicado através do Arduino ao terminal gate de U1 causará a comutação de RL1 e o acionamento da sirene LS1.
Alternativa B:
A chave SW1 faz um curto-circuito entre anodo e catodo de U1, levando-o ao desligamento.
Alternativa C:
Após o comando de alarme (sirene ligada), um nível alto no gate de U1 não ocasionará o desligamento desse tiristor.
Alternativa D:
O diodo D2 tem a função de evitar que a energia armazenada na bobina de RL1 seja dissipada sobre o circuito de comando.
Alternativa E:
Após o comando de alarme (sirene ligada), um nível baixo no gate de U1 ocasionará o desligamento desse tiristor.
