Questão
ID 3139668Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Transformadores Trifásicos, Autotransformadores e Transformadores de Múltiplos Enrolamentos
Ano: 2023 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Prefeitura Municipal de Balneário Camboriú

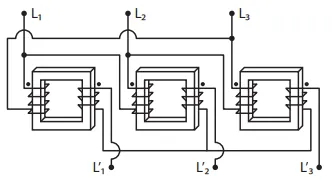

Em um dado sistema foram utilizados três transformadores monofásicos para formar uma configuração trifásica.
Fonte: Máquinas elétricas e acionamento / Edson Bim. - Rio de Janeiro: Elsevier, 2018.
Considerando L1, L2 e L3 como as entradas do primário e L’1, L’2 e L’3 são as saídas do secundário, qual a configuração de ligação do primário e secundário, respectivamente?
