Questão 3139623

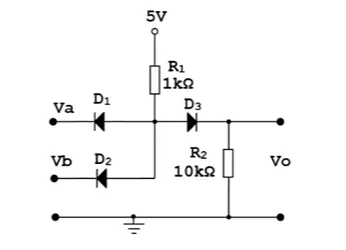

Abaixo é mostrado um circuito de uma porta lógica implementada com diodos. Nesse circuito, Va e Vb são as entradas e Vo a saída. Cada uma das entradas pode ser conectada na alimentação de 5 V ou no terra, portanto, existem quatro possíveis combinações para as entradas. Considere o nível lógico zero uma tensão abaixo de 1 V e o nível lógico 1 uma tensão acima de 2 V.

Analisando as quatro possíveis combinações das entradas e os respectivos valores de Vo, pode-se afirmar que este circuito é uma porta lógica
