Questão
ID 3139598Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2023 Banca: CEFET MG Órgão: Centro Federal de Educação Tecnológica de Minas Gerais

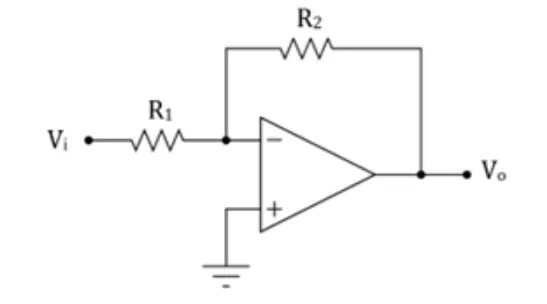

Considere um amplificador operacional ideal conectado conforme figura abaixo.
Analise as afirmações a seguir:
I. Se as resistências de R1 e R2 forem iguais a zero, o amplificador apresentará um ganho unitário se comportando como um seguidor de tensão.
II. Se R1 e R2 forem resistores, com o valor da resistência de R2 correspondendo ao dobro de R1, o circuito se comportará como um amplificador inversor com ganho -2.
III. Se R2 for substituído por um capacitor, teremos o circuito básico de um integrador.
Está(ão) correta(s) a(s) afirmativa(s)
