Questão 3139597 de Engenharia Elétrica e Engenharia Eletrônica - FUNDATEC 2023

Questão

ID 3139597

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)

Ano: 2023 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Farroupilha

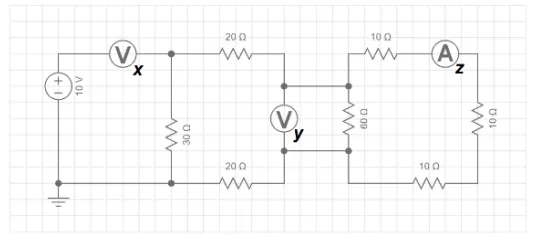

A figura abaixo apresenta um circuito que será montado em bancada para realização de medições elétricas. Observando a disposição dos instrumentos de medição, pode-se afirmar que:

Alternativa A:
Todos os instrumentos, voltímetros e o amperímetro estão ligados de forma incorreta.
Alternativa B:
O voltímetro V_y está ligado incorretamente, pois deveria estar ligado em série ao resistor de 60 Ohms.
Alternativa C:
O voltímetro V_xe o amperímetro Az estão ligados corretamente, pois instrumentos de medição elétrica devem sempre ser ligados em série no circuito.
Alternativa D:
O voltímetro V_y está ligado corretamente, pois voltímetros devem estar ligados em paralelo à carga na qual se quer medir a diferença de potencial. O Amperímetro A_z está ligado corretamente, pois amperímetros devem ser ligados em série à carga na qual se quer medir o fluxo da corrente elétrica.
Alternativa E:
Os voltímetros V_x e V_y estão ligados corretamente, pois voltímetros podem ser ligados tanto em paralelo quanto em série à carga na qual se quer medir a diferença de potencial. O Amperímetro A_z está ligado corretamente, pois amperímetros devem ser ligados em série à carga na qual se quer medir o fluxo da corrente elétrica.
