Questão
ID 3139588Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais
Ano: 2023 Banca: FGV - Fundação Getúlio Vargas Órgão: BB Tecnologia e Serviços/ Banco do Brasil

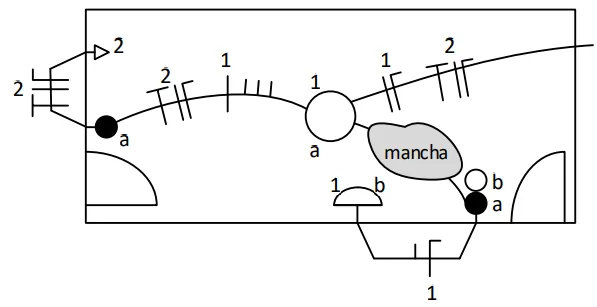

A figura a seguir apresenta parte de um projeto elétrico de uma instalação elétrica hipotética. Acidentalmente, um pouco de café caiu sobre a prancha manchando-a na parte do projeto identificada como “mancha”.
Assinale a opção que indica a correta representação dos condutores que passam pelo trecho manchado.
