Questão 3139570

Engenharia Elétrica e Engenharia Eletrônica · 2023

Questão

ID 3139570

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)

Ano: 2023 Banca: UFRJ - Universidade Federal do Rio de Janeiro Órgão: Universidade Federal do Rio de Janeiro

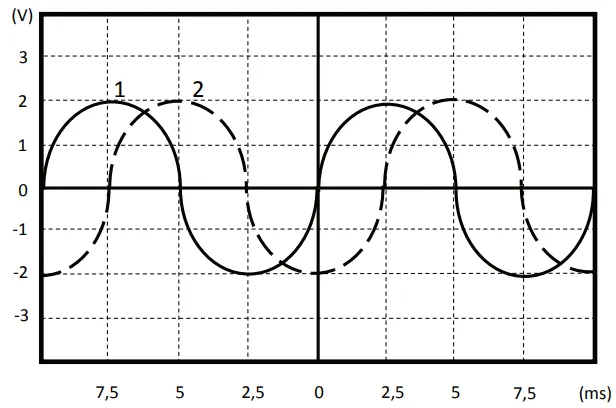

Os osciloscópios são instrumentos de medição relevantes no que se refere à medição de sinais elétricos e seus parâmetros. Podem medir frequência, período, amplitude e, inclusive, fase. Considere, na imagem, que a escala vertical está ajustada para 1 V / divisão e a escala horizontal está ajustada para 2,5 ms / divisão.

Neste contexto, pode-se afirmar que:

Alternativa A:
o sinal 1 está adiantado de 45º em relação ao sinal 2 e ambos têm frequência de 10 Hz.
Alternativa B:
o sinal 1 está atrasado de 90º em relação ao sinal 2 e ambos têm frequência de 100 Hz.
Alternativa C:
o sinal 1 está adiantado de 45º em relação ao sinal 2 e ambos têm frequência de 1000 Hz.
Alternativa D:
o sinal 1 está adiantado de 90º em relação ao sinal 2 e ambos têm frequência de 100 Hz.
Alternativa E:
o sinal 1 está atrasado de 90º em relação ao sinal 2 e ambos têm frequência de 1000 Hz.
