Questão
ID 3139551Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Partida e Controle de Velocidade
Ano: 2023 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal do Rio Grande do Sul

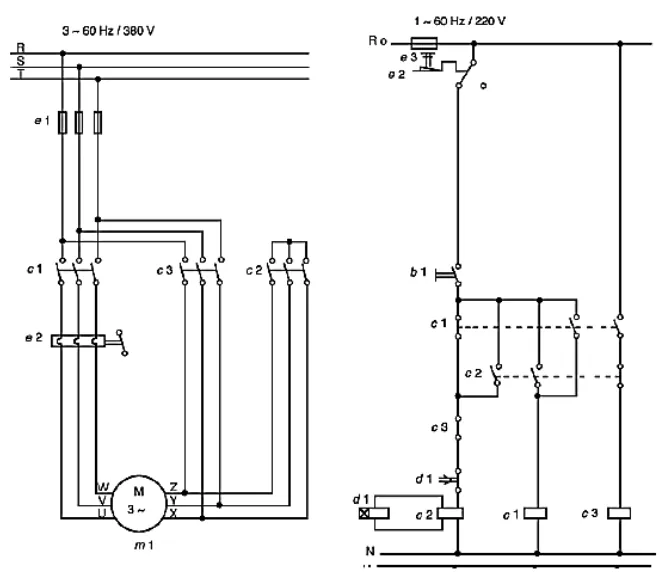

Analise o diagrama esquemático da Figura 8 (diagrama elétrico à esquerda e controle e acionamento lógico à direita).
Figura 8
Assinale a alternativa que indica o tipo de partida apresentado no diagrama.
