Ano: 2023 Banca: IDECAN - Instituto de Desenvolvimento Educacional, Cultural e Assistencial Nacional Órgão: Secretaria de Segurança Pública

Na análise de um circuito amplificador de pequenos sinais transistorizado, como o da Figura, muito utilizado em circuito pré-amplificadores de áudio, nos valemos do teorema da superposição que permite analisar o circuito de polarização CC separadamente do circuito CA de amplificação.

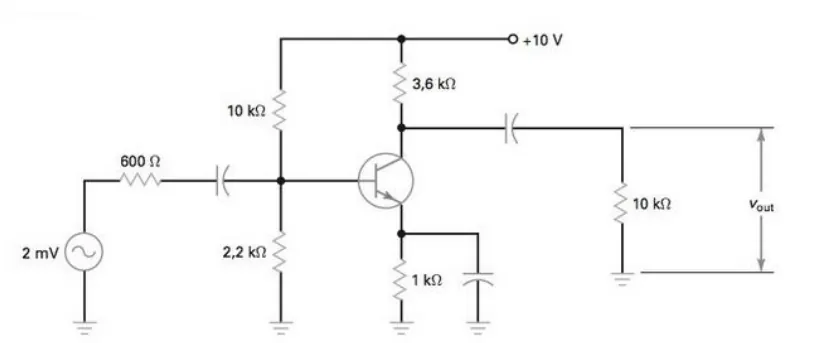

Figura: Amplificador de pequenos sinais de dois estágios.

Em relação ao processo de análise desse circuito clássico podemos afirmar que,

Alternativa A:
Na análise CC, tanto os capacitores de acoplamento quanto os de desvio são considerados como circuitos abertos.
Alternativa B:
Na análise CC, os capacitores de acoplamento são considerados curtos-circuitos.
Alternativa C:
Os capacitores de acoplamento devem ser projetados para funcionarem como um circuito aberto para corrente alternada.
Alternativa D:
Na análise CA pode-se utilizar o modelo 𝜋 para o transistor, que consiste em uma impedância de entrada e de uma fonte de tensão controlada por tensão.
Alternativa E:
Na análise CA pode-se utilizar o modelo 𝑇 para o transistor, que consiste em uma impedância de entrada e de uma fonte de tensão controlada por corrente.
