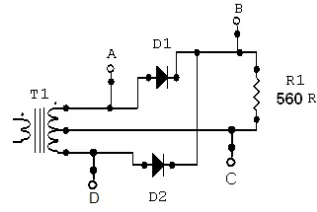

Considere o retificador CA/CC a seguir:

Considere a forma de onda no ponto A.

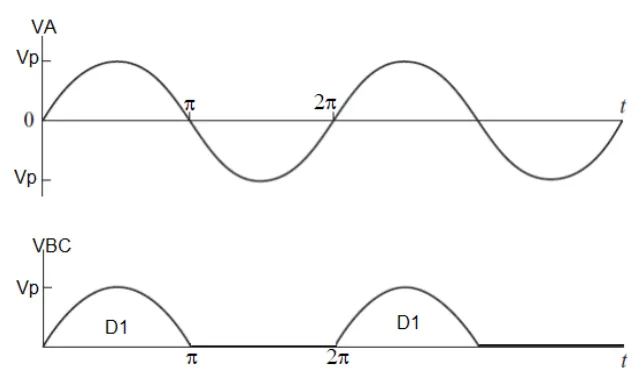

Utilizando um osciloscópio para realizar leituras na entrada VA e na saída VBC, foram obtidas as seguintes formas de onda:

Após analisar as formas onda pode-se concluir que a afirmação correta a seguir é:

Alternativa A:
O Circuito está funcionando corretamente.
Alternativa B:
O circuito não está funcionando corretamente pois há um problema na fase A ou no Diodo D1, fazendo com que a tensão não chegue até o ponto B.
Alternativa C:
O circuito não está funcionando corretamente pois há um problema na fase A ou no Diodo D2, fazendo com que a tensão não chegue até o ponto B.
Alternativa D:
O circuito não está funcionando corretamente pois há um problema na fase D ou no Diodo D1, fazendo com que a tensão não chegue até o ponto B.
Alternativa E:
O circuito não está funcionando corretamente pois há um problema na fase D ou no Diodo D2, fazendo com que a tensão não seja transferida até o ponto B.
