Questão 3139408

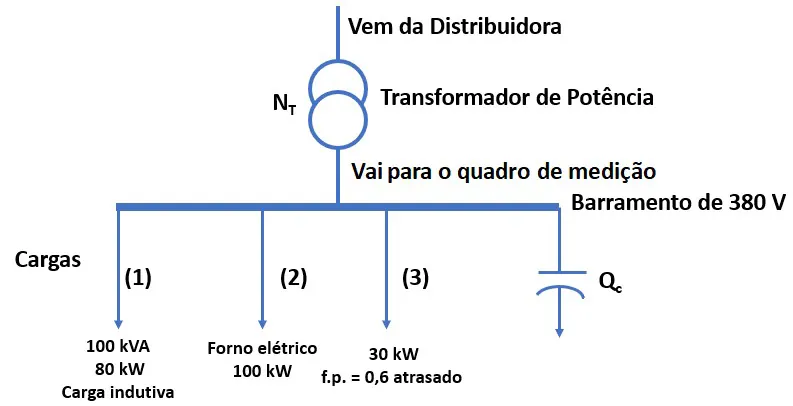

A correção do fator de potência em sistemas tarifados do grupo A, para evitar o pagamento de multas por excesso de reativos, tanto quanto a consumo e demanda, a depender da modalidade tarifária (convencional binômia, horossazonal verde ou horossazonal azul), pode ser executada com banco de capacitores de forma individual, em blocos ou automática. A forma de correção irá depender da complexidade e da característica do cliente. Deseja-se efetuar a correção do fator de potência em bloco em 03 (três) cargas com padrão de funcionamento uniforme, no qual após a leitura da medição por meio de um analisador de energia, foram detectadas as características observadas na figura.

O cliente com o intuito de obter uma margem de segurança e trocar o transformador por um de menor potência nominal, deseja elevar o fator de potência para 1,0. O banco de capacitores (Q_c) necessários em kVAr, e a potência mínima do transformador (N_T) para atender à nova condição em kVA são, respectivamente:
