Questão 3139364

A rede Actuator Sensor Interface (AS-I) é um padrão de comunicação industrial concebido para tornar mais simples e rápida a conexão entre sensores e atuadores com os respectivos controladores. O controle de acesso ao meio dessa rede é do tipo polling e, nela, um terminal-mestre pode controlar até 30 terminais-escravos. Um ciclo completo ocorre após todos os escravos terem sido requisitados uma vez. A sequência binária correspondente à comunicação serial entre o terminal-mestre e cada um dos terminais-escravos é mostrada na figura a seguir.

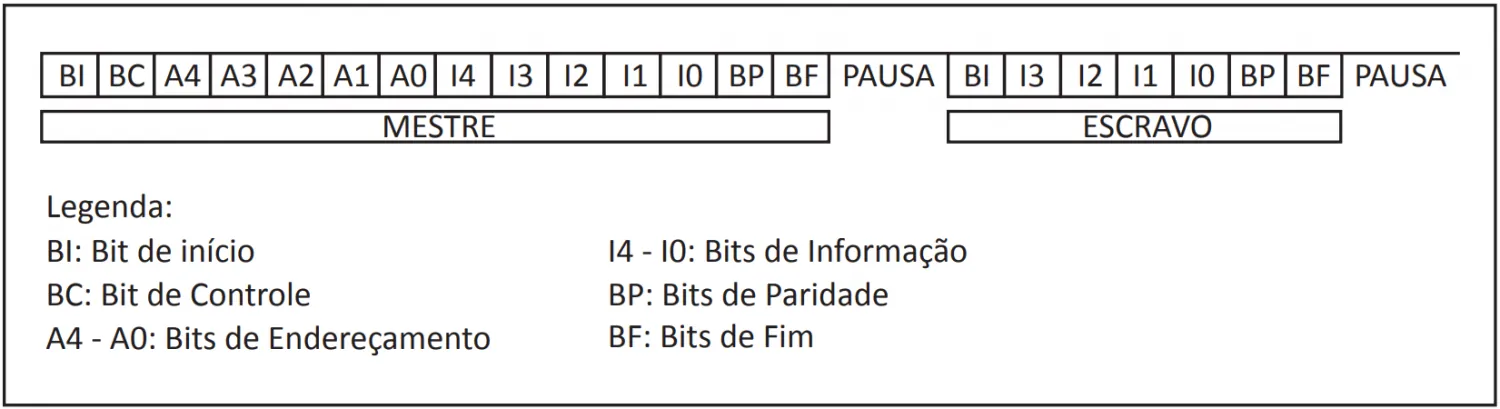

Sequência binária da comunicação terminal-mestre do protocolo padrão AS-I

A partir da análise da rede AS-I, após um ciclo completo de comunicação, com a rede em sua configuração máxima, qual será a sequência formada, respectivamente, pela quantidade de bits de informação recebida pelo mestre; pela quantidade de bits de informação transmitida pelo mestre; e pela quantidade total de bits trafegados?
