Questão
ID 3139363Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais
Ano: 2023 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Grupo Hospitalar Conceição

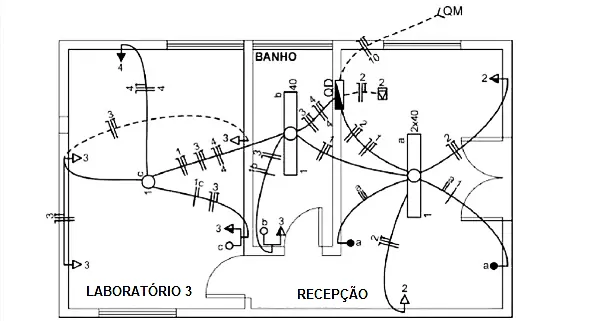

A Figura 15 apresenta o diagrama unifilar de um novo laboratório a ser criado na capital:
Figura 15
Ao analisar o diagrama, pode-se afirmar que:
I. Não existem tomadas no projeto, então não está corretamente elaborado.
II. Não existem pontos de luz no projeto, então não está corretamente elaborado.
III. Existe chegada ao Quadro de Distribuição (QD) vindo do Quadro de Medidores (QM).
IV. Não foi previsto um chuveiro, ou torneira elétrica, no banheiro do projeto.
Quais estão INCORRETAS?
