Questão
ID 3139333Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2023 Banca: INEP ENEM - Instituto Nacional de Estudos e Pesquisas Educacionais Anísio Teixeira Órgão: Exame Nacional de Desempenho dos Estudantes
A figura a seguir apresenta um circuito para medir e para indicar a posição angular do eixo θ de um potenciômetro. Esse circuito utiliza fontes de alimentação de + 10 V e - 5 V, um potenciômetro e os resistores de 4 e 16 ohms para obter uma tensão (VIN) na entrada do circuito amplificador. O modelo do potenciômetro utilizado no circuito é linear, com ângulo medido a partir da posição central, conforme os detalhes mostrados a seguir. O amplificador é composto por 2 resistores e uma fonte dependente, de ganho b.

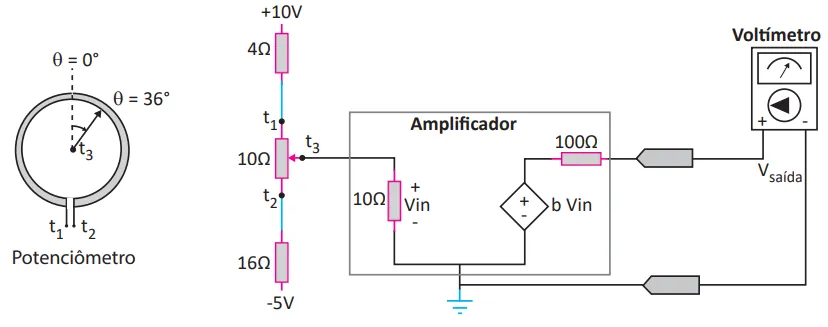

Circuito para medir e para indicar a posição angular θ do eixo de um potenciômetro
DORF, R. C.; SVOBODA, J. A. Introdução aos circuitos elétricos. 7. ed. Rio de Janeiro: LTC, 2008 (adaptado).
Esse circuito foi obtido modelando as fontes de alimentação como fontes ideais e o voltímetro como um circuito aberto. O potenciômetro tem curso de -180° a +180°.
A partir das informações apresentadas e considerando que o potenciômetro se encontra na posição angular de 36°, qual deve ser o valor do ganho b, indicado na figura, para que a tensão VSAIDA do circuito seja 3,6 V?
