Questão
ID 3139312Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2023 Banca: DIRENS AERONÁUTICA - Diretoria de Ensino da Aeronáutica Órgão: Ministério da Defesa - Aeronáutica

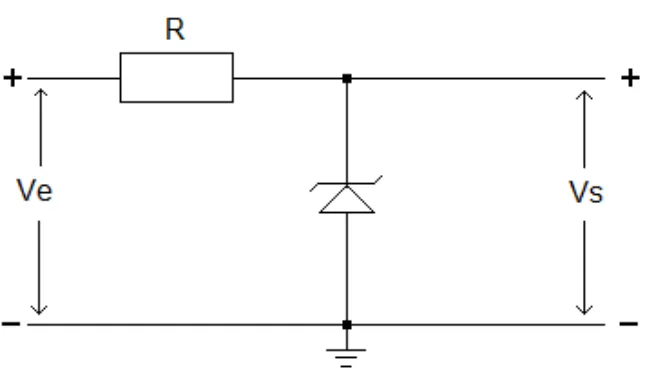

No circuito regulador de tensão mostrado abaixo, a tensão de entrada Ve varia entre 15 V e 20 V. O diodo é o tipo 1N4733A, cujas características principais obtidas na folha de especificações do fabricante estão indicadas.
Fonte: Banca Examinadora, 2023.
Diodo Zener: 1N4733A
Vzener = 5,1 V ± 5%, e Rdinâmica = 7 Ω
para Izener = 50 mA
PD = 1 W
Com base nas informações e no circuito da figura acima, o valor do resistor R para corrente máxima no diodo de 50 mA e a regulação da tensão de saída Vs em valor percentual, ao longo da faixa de tensão de entrada, devem ser, respectivamente
