Questão 3139302

Engenharia Elétrica e Engenharia Eletrônica · 2023

Questão

ID 3139302

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores

Ano: 2023 Banca: Instituto AOCP Órgão: Companhia Docas do Estado da Bahia

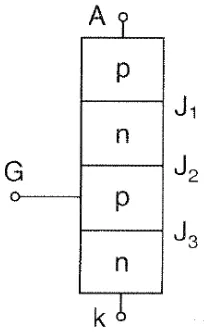

A figura a seguir apresenta um tiristor:

Com base no tiristor, é possível afirmar que

Alternativa A:
quando a tensão de ânodo é positiva em relação ao cátodo, J₁ e J₃ estão polarizadas reversamente.
Alternativa B:
quando a tensão de ânodo é positiva em relação ao cátodo, J₁ e J₃ estão polarizadas diretamente.
Alternativa C:
quando a tensão de ânodo é positiva em relação ao cátodo, J₂ está diretamente polarizada.
Alternativa D:
quando a tensão de cátodo é positiva em relação ao ânodo, J₂ está reversamente polarizada.
Alternativa E:
quando a tensão de cátodo é positiva em relação ao ânodo, J₂ e J₃ estão diretamente polarizadas.
