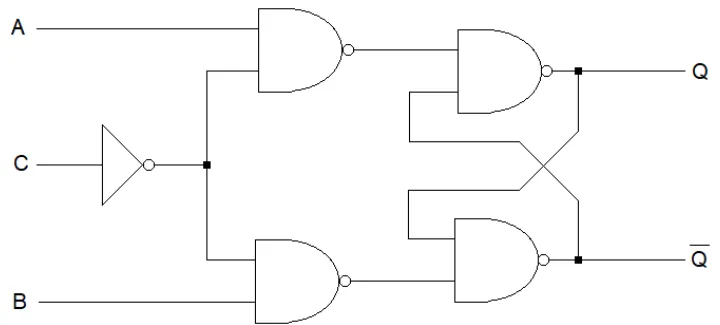

O bloco de memória mais importante na tecnologia digital, implementado a partir de portas lógicas, é o multivibrador biestável, chamado de flip-flop. A figura abaixo mostra um tipo de flip-flop com duas entradas de dados A e B e uma entrada de controle C.
Fonte: Banca Examinadora, 2023.
Considerando as informações e a figura acima, quando as entradas forem A = 1, B = 0 e C = 0, a saída Q do flip-flop será
