Questão
ID 3139284Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2023 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A
O diagrama esquemático da Figura a seguir representa o circuito de um amplificador diferencial, construído a partir de um amplificador operacional ideal. Esse circuito tem como objetivo amplificar a diferença entre as tensões entregues pelas fontes vX e vY.

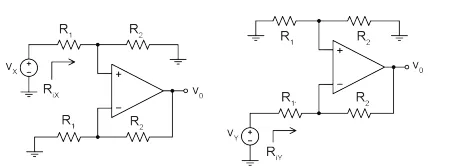

Cada uma das fontes de sinal vX e vY enxerga uma resistência equivalente de entrada RiX e RiY, conforme indicado nas Figuras a seguir.
Para o amplificador diferencial em questão, as resistências equivalentes de entrada RiX e RiY, expressas em quilo-ohms (kW), são, respectivamente:
