Questão 3139279 de Engenharia Elétrica e Engenharia Eletrônica - FUVEST 2023

Questão

ID 3139279

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Dimensionamento de Condutores e Eletrodutos

Ano: 2023 Banca: FUVEST - Fundação Universitária para o Vestibular da USP Órgão: Universidade de São Paulo

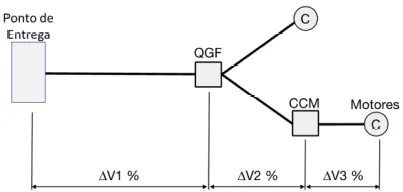

Um problema resultante de um mau projeto elétrico são os elevados valores de queda de tensão ao longo da instalação elétrica. Muitos equipamentos têm seu funcionamento prejudicado nestas ocasiões. Uma correta divisão dos circuitos, bem como o dimensionamento correto dos condutores pode mitigar este problema. A figura a seguir ilustra alguns pontos de medição interessantes de serem analisados quando se trata de queda de tensão.

Fonte: MAMEDE FILHO, João. Instalações Elétricas Industriais, 9. ed. Ed. LTC, 2017. Figura 3.26.

Sobre a queda de tensão em instalações elétricas, bem como sua relação com o dimensionamento de circuitos, assinale a alternativa correta.

Alternativa A:
\(\sum_{ }^{ }\Delta V\ \le\) 10% calculados a partir do secundário do transformador, sendo este de propriedade da unidade consumidora, ou da empresa distribuidora quando este for o ponto de entrega em condições normais de operação.
Alternativa B:
Para circuitos monofásicos F-N, a bitola dos condutores pode ser calculada em função da queda de tensão através \(S\left(mm^2\right)=\frac{\rho\left(\Omega.\frac{mm^2}{m}\right).L\left(m\right).I\left(A\right)}{\Delta V.V_{fn}\left(V\right)}\) .
Alternativa C:
\(\Delta V\ \le\) 4% para qualquer circuito terminal.
Alternativa D:
\(\sum_{ }^{ }\Delta V\ \le\) 5% calculados a partir do ponto de entrega quando a unidade é conectada à tensão secundária da rede de distribuição.
Alternativa E:
Durante a partida do motor, as quedas de tensão têm seu limite expandido para 10%, ou seja, \(\sum_{ }^{ }\Delta V\ \le\) 10%.
