Questão 3139271

Engenharia Elétrica e Engenharia Eletrônica · 2023

Questão

ID 3139271

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Fontes Renováveis (Eólica, Solar e Maremotriz)

Ano: 2023 Banca: FUVEST - Fundação Universitária para o Vestibular da USP Órgão: Universidade de São Paulo

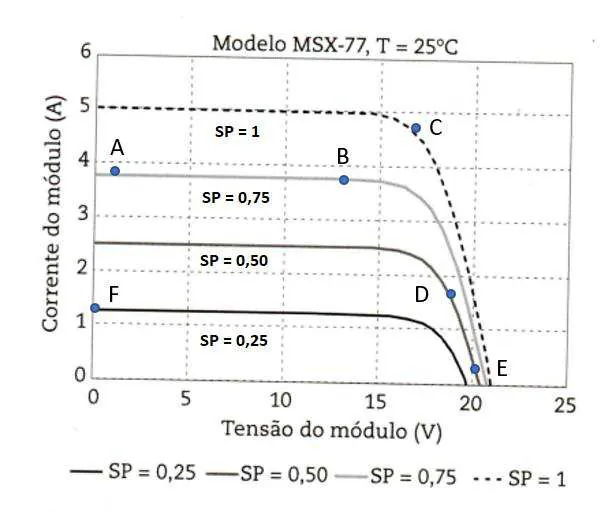

A figura a seguir ilustra as curvas de corrente versus tensão (I - V) para um dado módulo fotovoltaico operando a uma temperatura fixa de 25 ºC e vários níveis de radiação solar, onde SP significa Sol Pleno.

Considerando que para SP = 0,25 a irradiância solar incidente é igual a 250 W/m², assinale a alternativa correta.

Alternativa A:
A faixa entre A e B é onde se obtém a maior potência do módulo para uma irradiância solar incidente igual a 750 W/m².
Alternativa B:
O ponto C é o ponto de máxima potência para a irradiância de referência nas condições normalizadas de ensaio (1000 W/m²).
Alternativa C:
A faixa entre D e E corresponde às menores potências geradas pelo módulo, pois é a faixa onde a corrente vai decaindo.
Alternativa D:
O ponto F corresponde à tensão de circuito aberto do módulo.
Alternativa E:
A temperatura da célula do módulo fotovoltaico não afeta os valores da tensão do módulo e nem de corrente, portanto não afeta a potência gerada.
