Questão
ID 3139224Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5410 – Instalações Elétricas de Baixa Tensão
Ano: 2023 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Dom Pedrito
Analise o diagrama unifilar da Figura 6 e, de acordo com a norma NBR5410, dimensione corretamente o Circuito 1 e o Circuito 3, associando os circuitos aos respectivos condutores e assinale a alternativa correta.

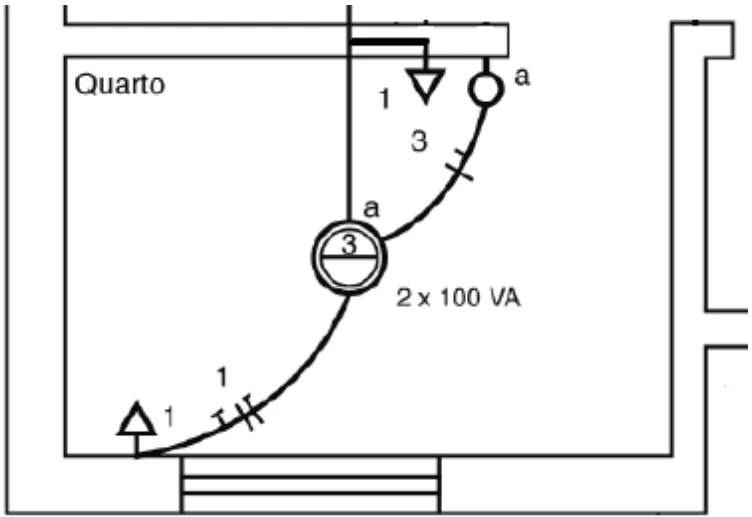

Figura 6
- X – Condutor 2,5 mm², cor vermelha.
- Y – Condutor 2,5 mm², cor azul claro.
- Z – Condutor 1,5 mm², cor amarela.
- W – Condutor 1,5 mm², cor preta.
- T – Condutor 2,5 mm², cor verde.
